Označování Barev vodičů.

Príspevok od užívateľa Jerry » 27 Jan 2007, 19:18

Ahoj, už delší dobu sháním normu, podle kerý se barvy vodičů v autech používají. Něco málo sem sem dal dohromady, ale není to všechno...

př: bílá: kostra (31), tlumená světla levá (56b)
žlutá: levý blinkry, levý dálkový (56a)
zelená: pravý blinkry, pravý dálkový (56a) atd

Pokud máte něco doma, tak to sem vystavte, nebo mi pošlete SS.
Díky předem Jiří :wink:

Užívateľov profilový obrázok
Luboš
Pravidelný diskutujúci
Príspevky: 6491
Dátum registrácie: 27 Máj 2004, 11:30
Tatry, ktoré vlastním: :::::::::::::::::::::::::
1953 - T805
1975 - T2-603
1977 - T613
1981 - T613-2
1982 - T613-2
1987 - T613-3
1991 - T613-3
1991 - T613-4
Bydlisko: ČR
Kontaktovať užívateľa:

Príspevok od užívateľa Luboš » 27 Jan 2007, 23:28

V Příboru se bohužel podle žádné normy neřídili...

Palo
Pravidelný diskutujúci
Príspevky: 1006
Dátum registrácie: 16 Dec 2004, 17:46
Tatry, ktoré vlastním: ---
Bydlisko: Bratislava
Kontaktovať užívateľa:

Príspevok od užívateľa Palo » 28 Jan 2007, 09:45

biela-kostra (31),tlmené svetla lavé (56b),tlačítko húkačky

žltá-lavé smerové svetlá (L),lavé dialkové svetlá (56a),spoločné vedenie pre obrysové svetlá (58)

zelená-pravé smerové svetlá (P),pravé dialkové svetlá (56a)

hnedá-vedenie k prepínaču svetiel (56),pravé obrysové svetlá (58P),vedenie k štartéru (50)

červená-neistené vedenie obvodu 30 a svoriek B,brzdové svetlá,vedenie k prepínaču smeroviek (54)

modrá-vedenie obvodov svoriek D+ (R) generátorov,zapalovanie (15),časť obvodov denných spotrebičov (54)

čierna-lavé obrysové svetlá (58L)

šedá-obvod budenia svorky DF (M),volné použitie

Užívateľov profilový obrázok
Jerry
Pravidelný diskutujúci
Príspevky: 1604
Dátum registrácie: 17 Aug 2006, 07:29
Tatry, ktoré vlastním: Tatra 613-3 r.v. 1988
Tatra 805 r.v. 1957
Bydlisko: Rožmitál pod Třemšínem
Kontaktovať užívateľa:

Príspevok od užívateľa Jerry » 28 Jan 2007, 10:59

Palo moc děkuju, část tohoto značení sem dal hohromady, Tys mi moc pomohl. :mrgreen: Z mých postřehů se hodně často tahá zadní mlhovka taky mordým vodičem, přívody ke kontrolkám sou často černý...

Palo
Pravidelný diskutujúci
Príspevky: 1006
Dátum registrácie: 16 Dec 2004, 17:46
Tatry, ktoré vlastním: ---
Bydlisko: Bratislava
Kontaktovať užívateľa:

Príspevok od užívateľa Palo » 28 Jan 2007, 11:04

Ja som to len opísal z knihy.Napr. ja sa tiež stretávam že skoro vždy má obvod DF (R staršie označenie) farbu čiernu.

Užívateľov profilový obrázok
Jerry
Pravidelný diskutujúci
Príspevky: 1604
Dátum registrácie: 17 Aug 2006, 07:29
Tatry, ktoré vlastním: Tatra 613-3 r.v. 1988
Tatra 805 r.v. 1957
Bydlisko: Rožmitál pod Třemšínem
Kontaktovať užívateľa:

Príspevok od užívateľa Jerry » 28 Jan 2007, 11:13

to není vyjímka ani tady, šedá je dost neobvyklá a černá mi v publikacích chyběla... Šedou sem tahal přední mlhovky. Abych nezapoměl tak v hodně se autech vyskytujou hnědý vodiče pro kostru místo bílých.

Užívateľov profilový obrázok
Štěpán
Pravidelný diskutujúci
Príspevky: 480
Dátum registrácie: 17 Okt 2006, 13:12
Tatry, ktoré vlastním: T613 2/3 1977
Bydlisko: Týn
Kontaktovať užívateľa:

Príspevok od užívateľa Štěpán » 28 Jan 2007, 11:51

Já mám v kufru všechny dráty červené, asi když to lakovali tak i s drátama. Normu na barvy vodičů v autech neznám, ale barvy neodpovídají ostatním elektro normám

Užívateľov profilový obrázok
radek
Pravidelný diskutujúci
Príspevky: 1971
Dátum registrácie: 29 Okt 2004, 08:24
Tatry, ktoré vlastním: .........................
Tatra 613 "all in one"
Tatra 613-4 CH
Kontaktovať užívateľa:

Príspevok od užívateľa radek » 28 Jan 2007, 21:30

Já tu měl jednou 613, a ta měla celý hlavní svazek od přístrojového až k motoru sice z mnoha vodičů různých průřezů, avšak všechny do jednoho byly zelené. Lakováním to nebylo, spíš zpracováváním zbytků....

Užívateľov profilový obrázok
Luboš
Pravidelný diskutujúci
Príspevky: 6491
Dátum registrácie: 27 Máj 2004, 11:30
Tatry, ktoré vlastním: :::::::::::::::::::::::::
1953 - T805
1975 - T2-603
1977 - T613
1981 - T613-2
1982 - T613-2
1987 - T613-3
1991 - T613-3
1991 - T613-4
Bydlisko: ČR
Kontaktovať užívateľa:

Príspevok od užívateľa Luboš » 28 Jan 2007, 22:17

Také mám myslím u čtverky všechny kabely vedoucí k přednímu bufíku zelené. Já si to vždycky třeba při demontáži označním lepítky, ale jak to jen napoprvé zapojovali ti umělci v tatře...? :roll:

Užívateľov profilový obrázok
tomas
Pravidelný diskutujúci
Príspevky: 2325
Dátum registrácie: 01 Jún 2004, 23:06
Kontaktovať užívateľa:

Príspevok od užívateľa tomas » 29 Jan 2007, 08:52

Mam doma knihu, kde je norma pre oznacenie kablov a zapojenia. Uz si to presne nepamatam, ale je to zhruba ako Palo pisal. Mozem doma kuknut, ked bude zaujem. Problem je ale ten, ze v tatrach sa to nie vzdy riadilo normou a este k tomu ju rozny kutili ci uz v servisoch, alebo doma prerabali. Takze riadit sa podla normy je utopia :)

Užívateľov profilový obrázok
Jerry
Pravidelný diskutujúci
Príspevky: 1604
Dátum registrácie: 17 Aug 2006, 07:29
Tatry, ktoré vlastním: Tatra 613-3 r.v. 1988
Tatra 805 r.v. 1957
Bydlisko: Rožmitál pod Třemšínem
Kontaktovať užívateľa:

Príspevok od užívateľa Jerry » 29 Jan 2007, 16:06

Abych se přiznal, pídim se potom, kvůli tomu, že budu dělat novou elektriku do 603, ta původní je hin. Jinak moje 613 přežila celejch 19 let bez zásahů kutilů atd... a barvy v ní celkem i sedí. Tomáši, pokud to půjde digitalizovat a přesunout sem nebo na SS, tak budu moc rád. :wink:

Užívateľov profilový obrázok
Jerry
Pravidelný diskutujúci
Príspevky: 1604
Dátum registrácie: 17 Aug 2006, 07:29
Tatry, ktoré vlastním: Tatra 613-3 r.v. 1988
Tatra 805 r.v. 1957
Bydlisko: Rožmitál pod Třemšínem
Kontaktovať užívateľa:

Príspevok od užívateľa Jerry » 29 Jan 2007, 16:10

Jinak co se týká jednoty barev vodičů, to je na blázinec. Kámoš si takhle předělával 309 a když to voperoval do auta, tak se vytvořil obvod doutnavý a chybu už nenašel, potom vyhodil další 3000,- za novej svazek... A strávil u toho zbytečně 14 práce. Proto to chci mít barevný a přehledný.

Užívateľov profilový obrázok
Jerry
Pravidelný diskutujúci
Príspevky: 1604
Dátum registrácie: 17 Aug 2006, 07:29
Tatry, ktoré vlastním: Tatra 613-3 r.v. 1988
Tatra 805 r.v. 1957
Bydlisko: Rožmitál pod Třemšínem
Kontaktovať užívateľa:

Príspevok od užívateľa Jerry » 29 Jan 2007, 16:12

:oops: Ehm 14 dní práce....

Užívateľov profilový obrázok
Mojžo
Pravidelný diskutujúci
Príspevky: 4098
Dátum registrácie: 09 Feb 2004, 21:46
Bydlisko: mám
Kontaktovať užívateľa:

Príspevok od užívateľa Mojžo » 29 Jan 2007, 17:48

ja mám 3/4 káblov v T613 červenej farby. + na baterke mám modré a - mám červené.

Tatra rulez

Užívateľov profilový obrázok
MarekK
Pravidelný diskutujúci
Príspevky: 1912
Dátum registrácie: 23 Jún 2005, 21:48
Tatry, ktoré vlastním: Tatra 613-4 (1993)
Bydlisko: Olomouc
Kontaktovať užívateľa:

Príspevok od užívateľa MarekK » 30 Jan 2007, 17:04

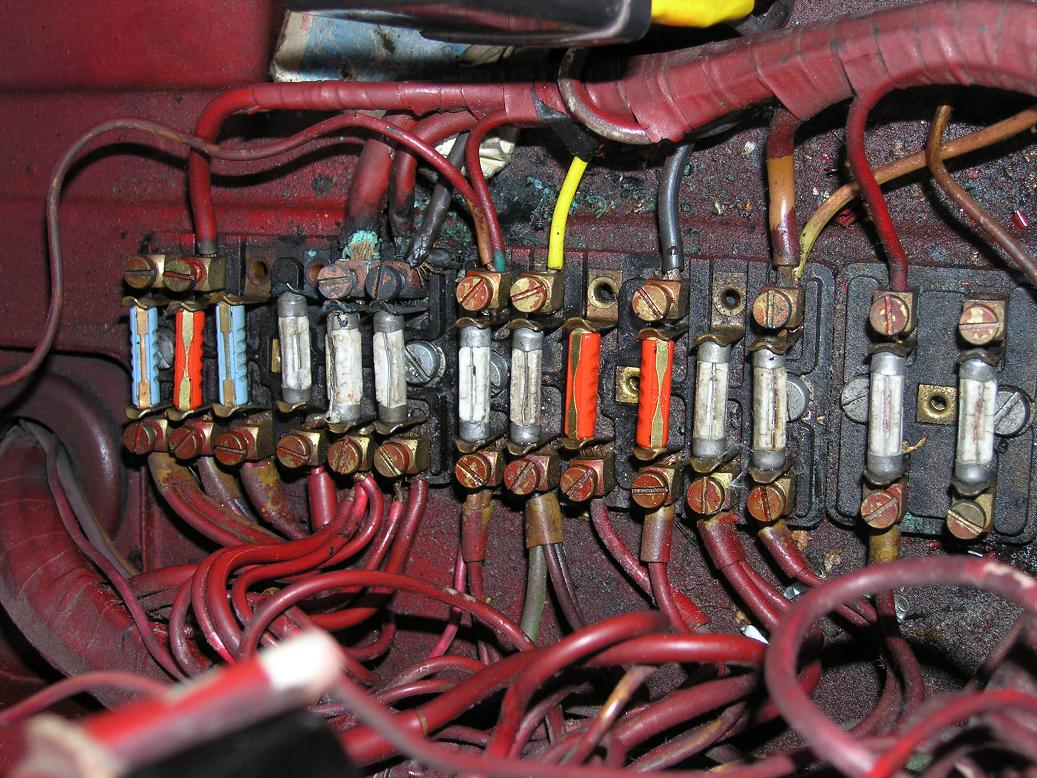

brrrrr
Prílohy

Užívateľov profilový obrázok
kovoo
Pravidelný diskutujúci
Príspevky: 316
Dátum registrácie: 30 Dec 2005, 18:37
Bydlisko: TT
Kontaktovať užívateľa:

Príspevok od užívateľa kovoo » 30 Jan 2007, 17:08

neviem čo sa ti nepáči :lol: šak si na nej rok jazdil a kebyže ti nupadne kolo tak do dnes na nej frčíš :twisted:

Užívateľov profilový obrázok
MarekK
Pravidelný diskutujúci
Príspevky: 1912
Dátum registrácie: 23 Jún 2005, 21:48
Tatry, ktoré vlastním: Tatra 613-4 (1993)
Bydlisko: Olomouc
Kontaktovať užívateľa:

Príspevok od užívateľa MarekK » 30 Jan 2007, 17:12

tak, tak vydržala 15000km, fan, super auto, ked som ju v sobotu videl, hned by som ju naštartoval.... ale tie pooistky sú to najhoršie na tom aute....

Zdenek

Príspevok od užívateľa Zdenek » 01 Feb 2007, 18:01

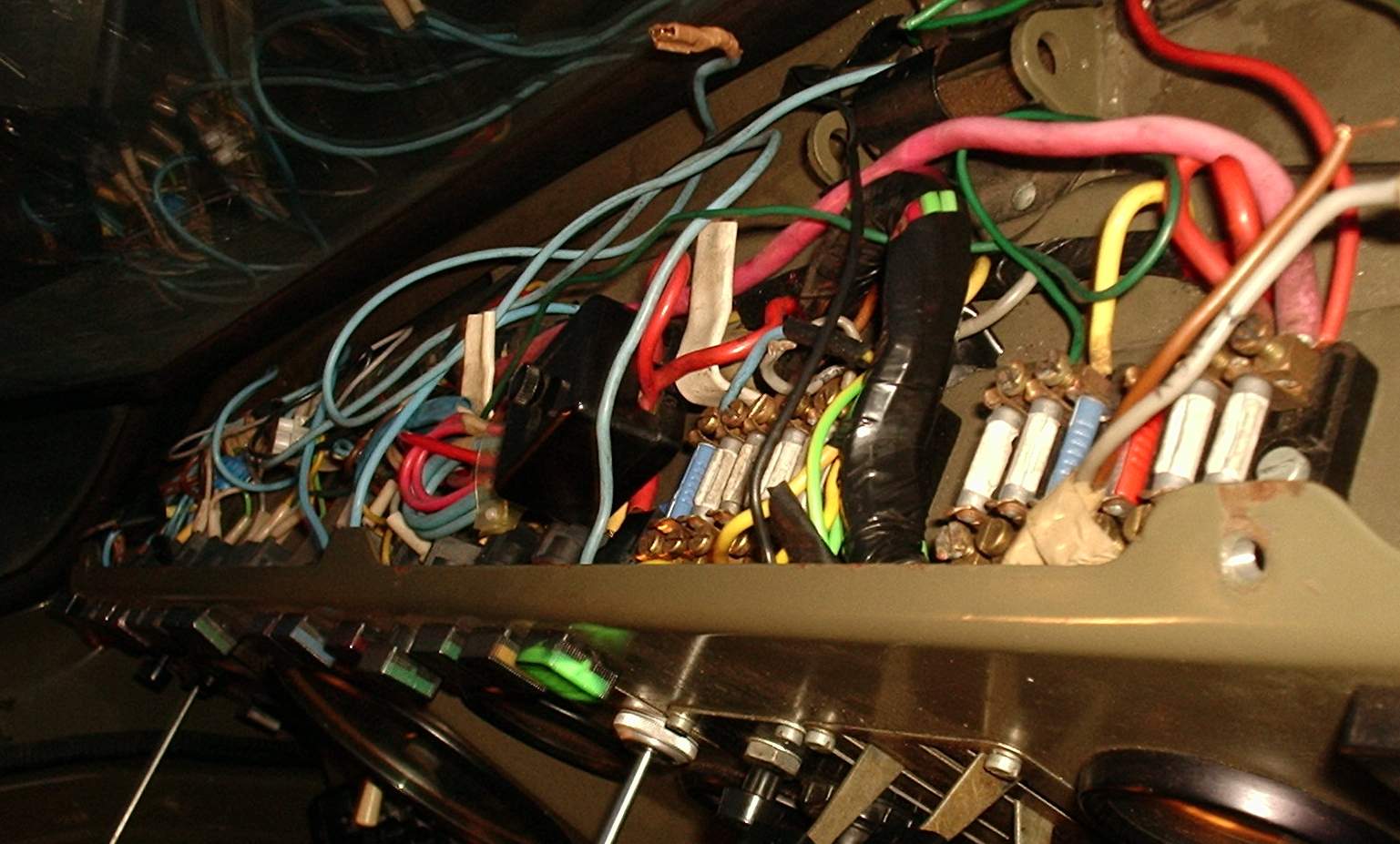

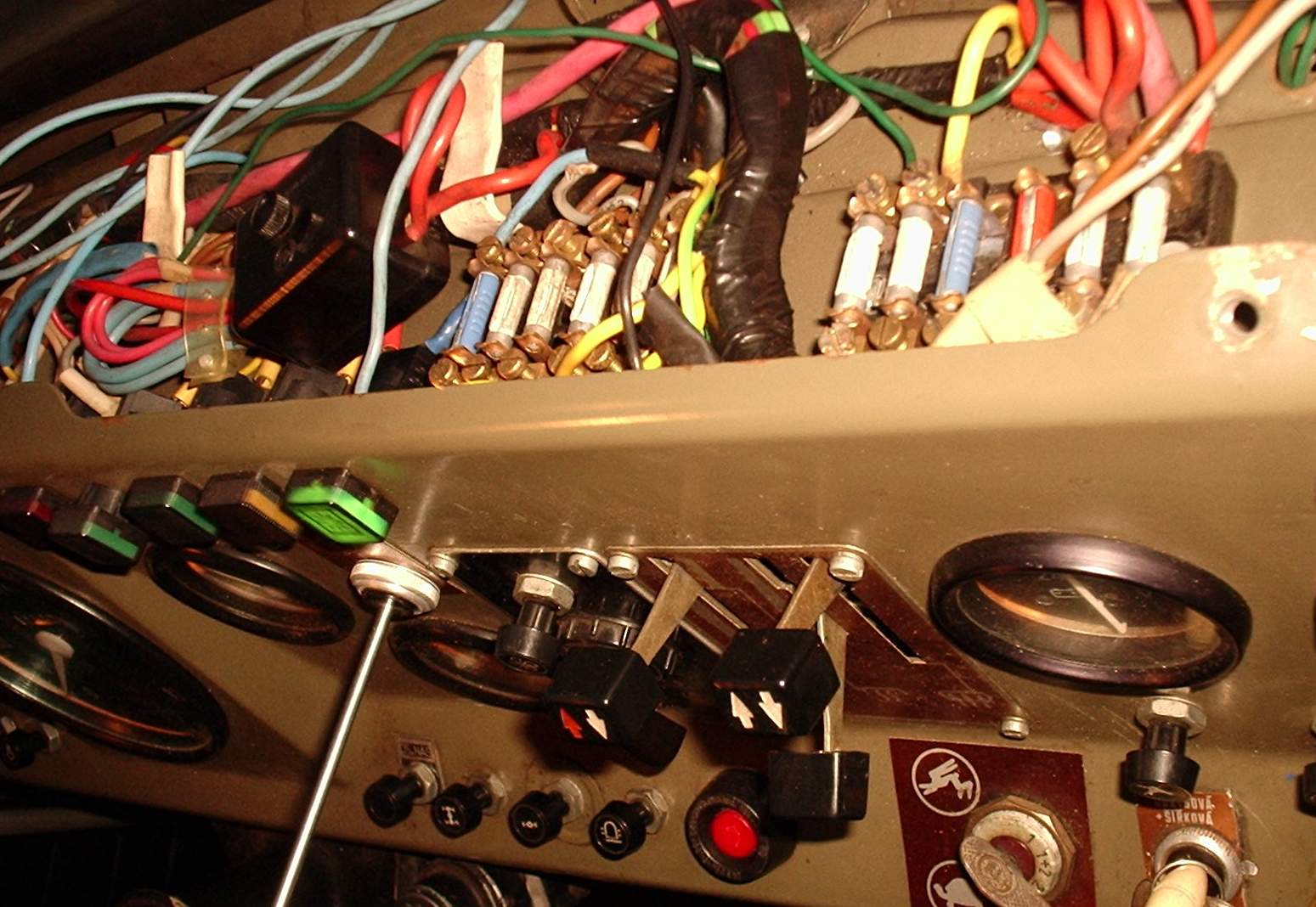

Jen pro zajímavost - takto jsou provedeny pojistky u vozidla T815 VVN...
Prílohy

Užívateľov profilový obrázok
radek
Pravidelný diskutujúci
Príspevky: 1971
Dátum registrácie: 29 Okt 2004, 08:24
Tatry, ktoré vlastním: .........................
Tatra 613 "all in one"
Tatra 613-4 CH
Kontaktovať užívateľa:

Príspevok od užívateľa radek » 01 Feb 2007, 20:09

Zdenku, připiš ještě rok výroby prosím, díky

Zdenek

Príspevok od užívateľa Zdenek » 02 Feb 2007, 14:56

Je to rok 1986. A pro srovnání přidávám ještě pár fotek - typ vozidla a rok výroby je vždy v názvu obrázku...
Prílohy

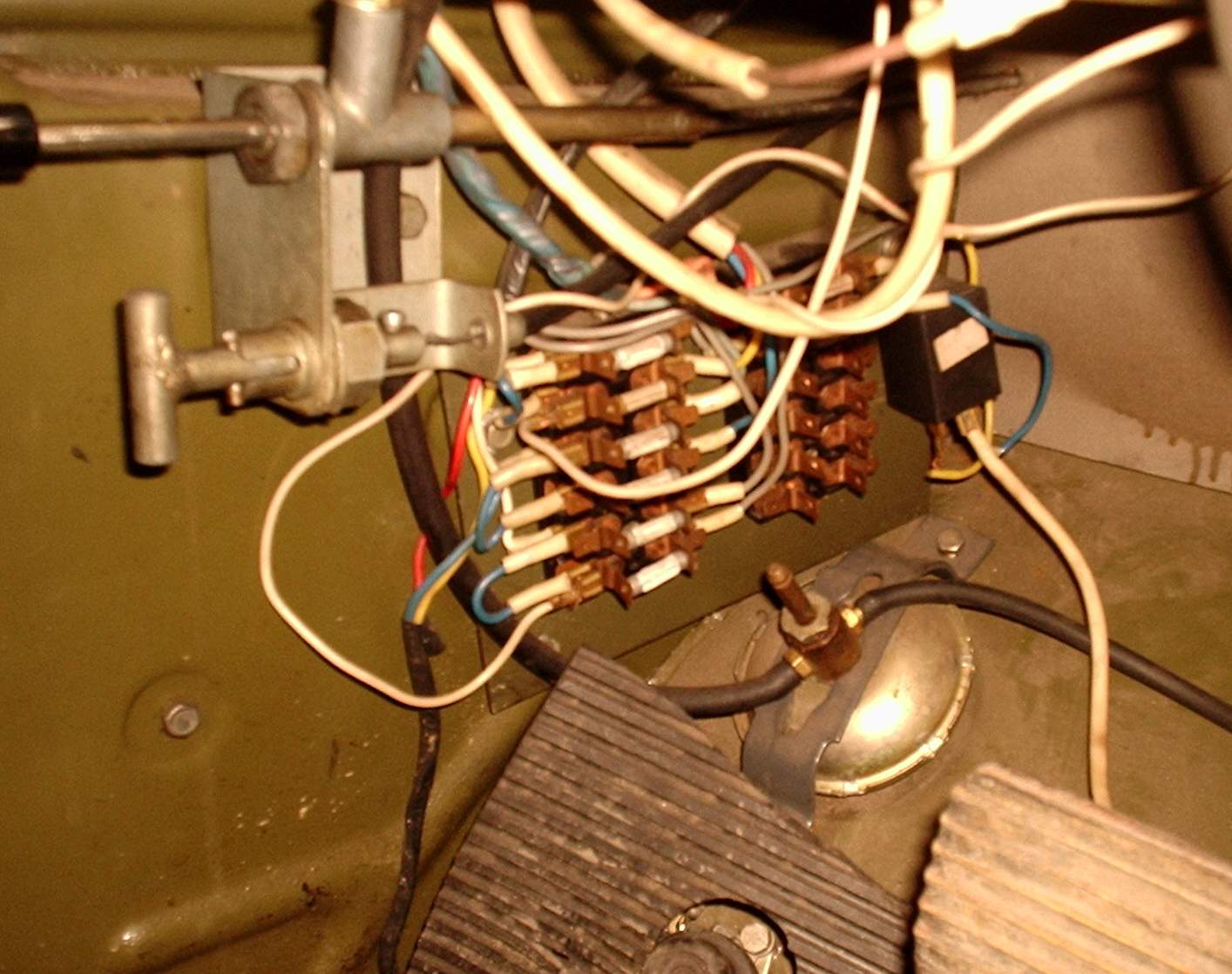

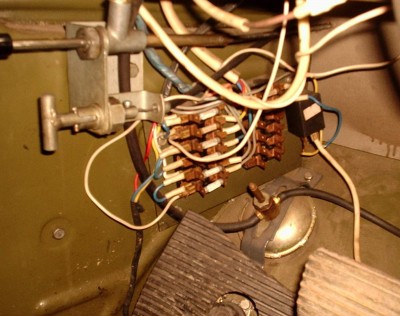

Zil 131 r.v. 1989.jpg

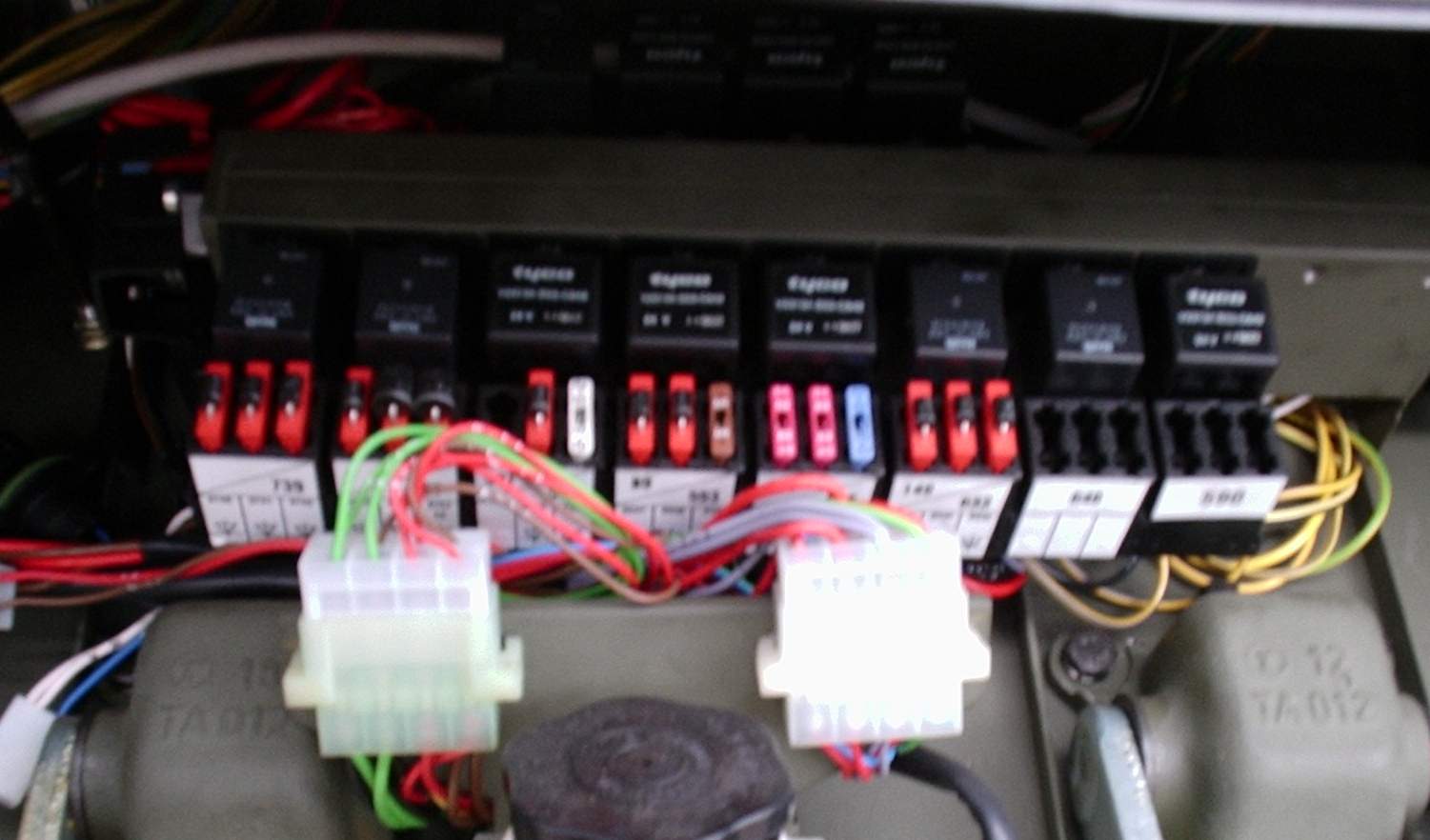

tatra 815 4x4 r.v.2005 - pod maskou.jpg

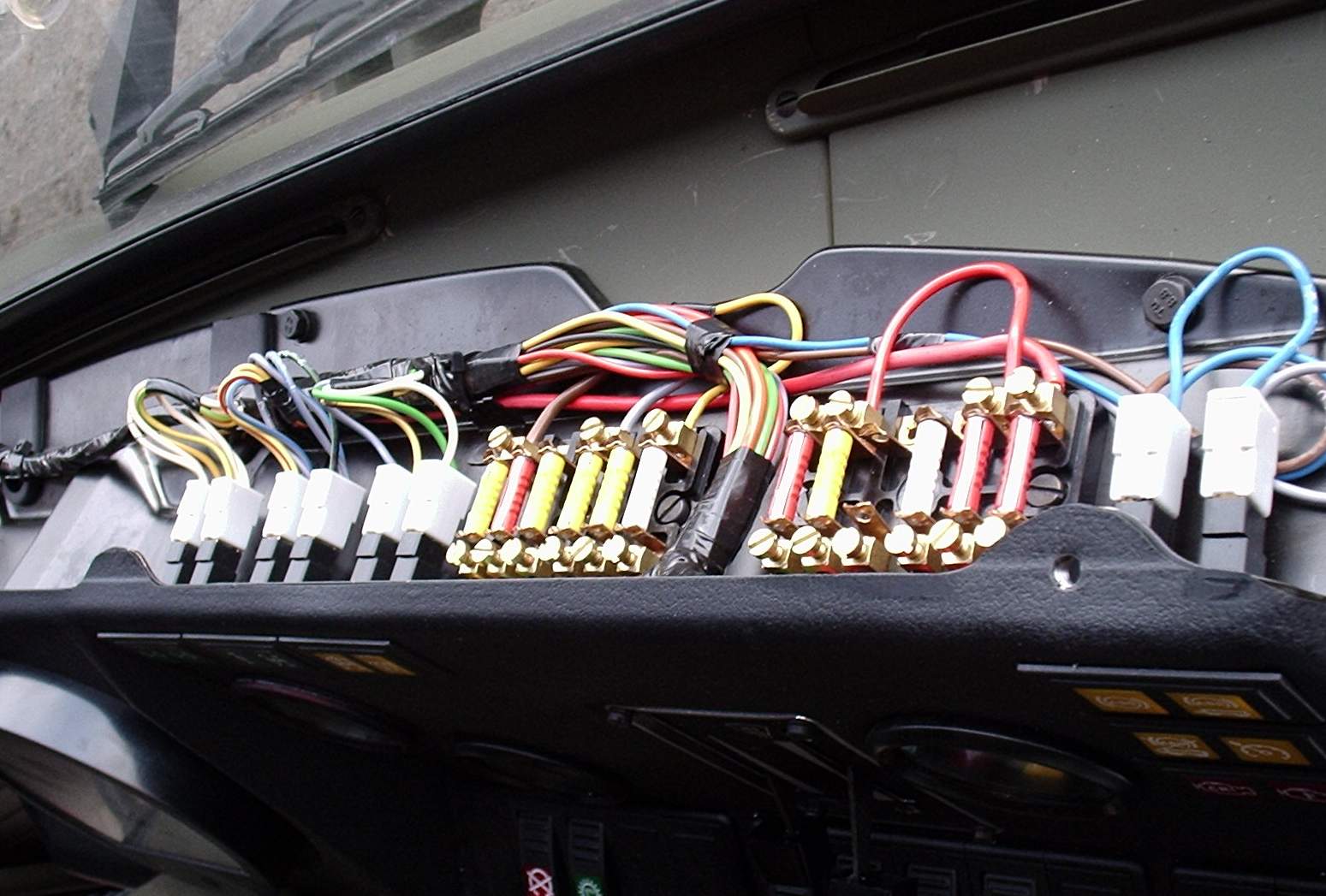

tatra 815 4x4 r.v.2005 - palubka.jpg

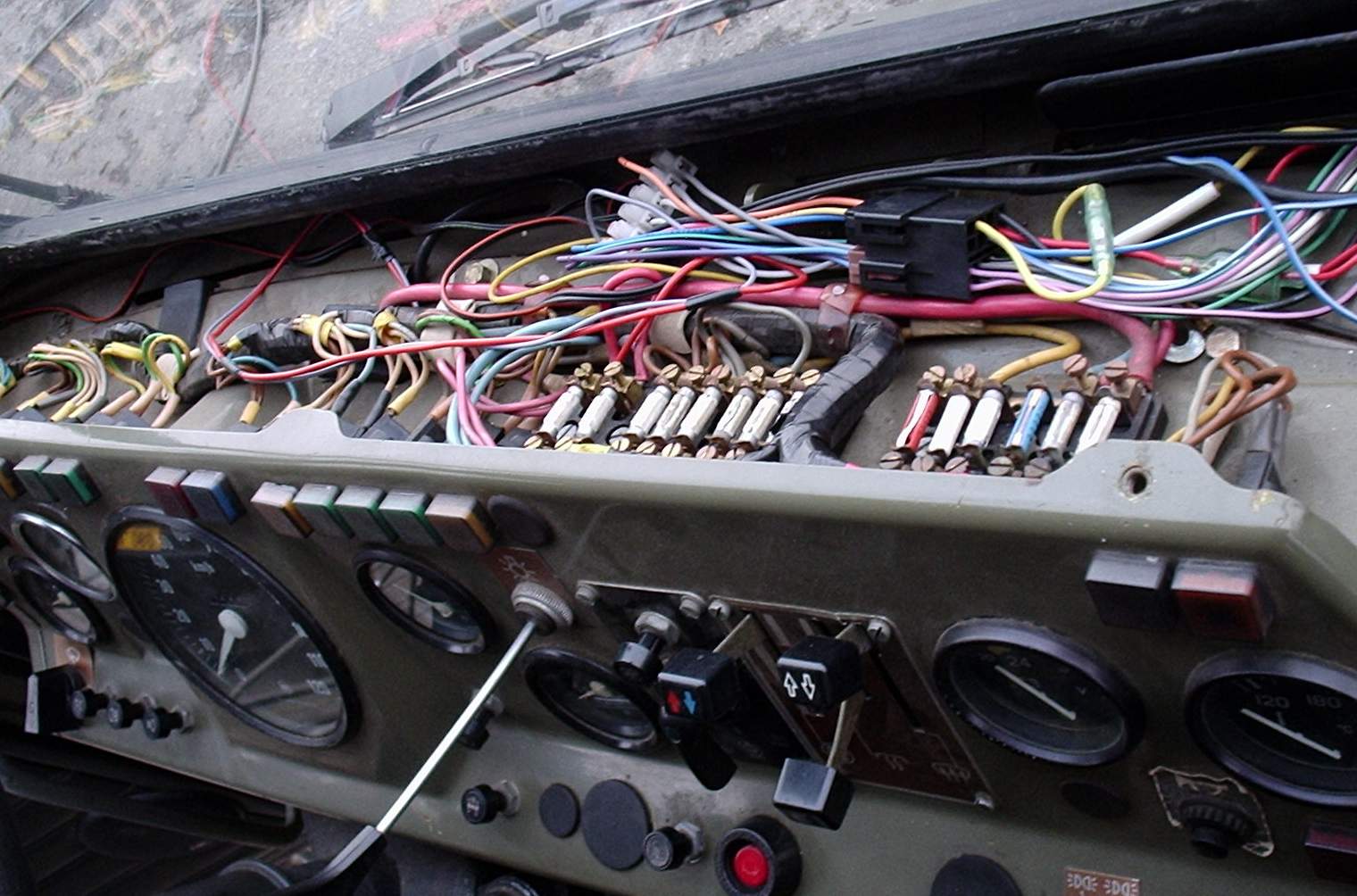

Tatra 815 4x4 r.v.1995.jpg
