5 stupnova prevodovka

Technické problémy s našimi tatrovkami

Užívateľov profilový obrázok
koušák
Pravidelný diskutujúci
Príspevky: 570
Dátum registrácie: 14 Dec 2004, 04:12
Tatry, ktoré vlastním: Tatra 2-603, Tatra 613-4, Tatra 148 AD20
Kontaktovať užívateľa:

5 stupnova prevodovka

Príspevok od užívateľa koušák » 30 Nov 2013, 02:51

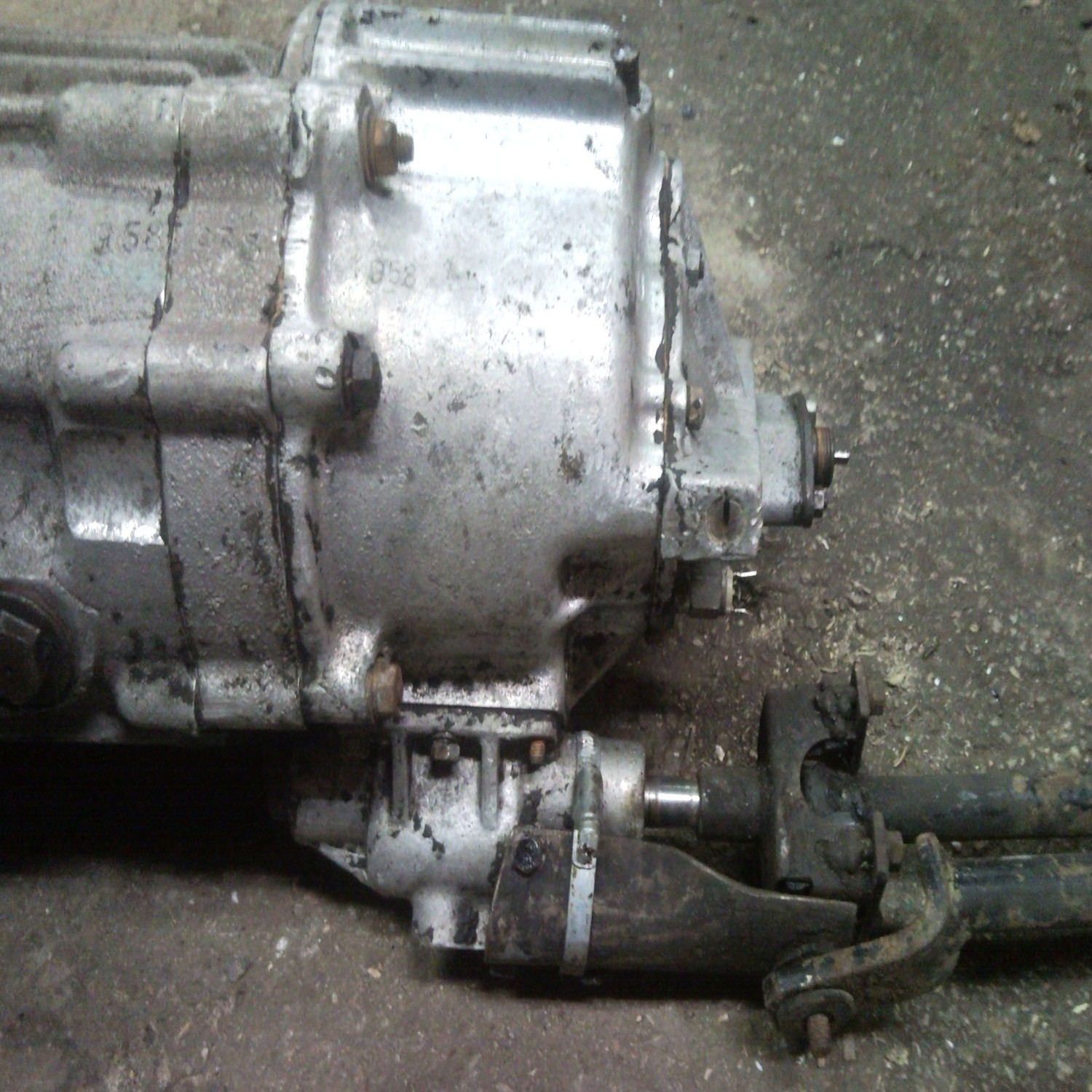

Kupil som sa minuly vikend 5 stupnovu prevodovku, ktora by mala byt z karburatoroveho kratkeho auta. Mam ju aj s tiahlami radenia.
Schema radenia je nasledovna:
4-2-R
5-3-1
Prelustil som diskusie na TKB foru a tuto schemu som nikde nenasiel, len zmienku, ze 5q ku karburatorovym autam mal kulisu otocenu opacne.
Vedel by mi niekto poskytnut informacie k 5q prevodovke, scan z dielenksej prirucky? Budem rad za akykolvek postreh.
Prílohy

Užívateľov profilový obrázok
koušák
Pravidelný diskutujúci
Príspevky: 570
Dátum registrácie: 14 Dec 2004, 04:12
Tatry, ktoré vlastním: Tatra 2-603, Tatra 613-4, Tatra 148 AD20
Kontaktovať užívateľa:

Re: 5 stupnova prevodovka

Príspevok od užívateľa koušák » 30 Nov 2013, 03:02

dalsie...
Prílohy

Užívateľov profilový obrázok
MarekK
Pravidelný diskutujúci
Príspevky: 1912
Dátum registrácie: 23 Jún 2005, 21:48
Tatry, ktoré vlastním: Tatra 613-4 (1993)
Bydlisko: Olomouc
Kontaktovať užívateľa:

Re: 5 stupnova prevodovka

Príspevok od užívateľa MarekK » 01 Dec 2013, 00:18

ja si práve myslím, že máš jednotku k sebe.... a potom to neni z karbecu.... a zdása mi , že nemáš poistku spiatočky.
a tiež sa mi zdá jaksi tá prevodovka obitá, nepekná
Prílohy

Užívateľov profilový obrázok
koušák
Pravidelný diskutujúci
Príspevky: 570
Dátum registrácie: 14 Dec 2004, 04:12
Tatry, ktoré vlastním: Tatra 2-603, Tatra 613-4, Tatra 148 AD20
Kontaktovať užívateľa:

Re: 5 stupnova prevodovka

Príspevok od užívateľa koušák » 01 Dec 2013, 09:39

No nemozem mat jednotku k sebe, ked mam schemu opacnu a mna by prave zaujimalo preco je opacna?

Užívateľov profilový obrázok
MarekK
Pravidelný diskutujúci
Príspevky: 1912
Dátum registrácie: 23 Jún 2005, 21:48
Tatry, ktoré vlastním: Tatra 613-4 (1993)
Bydlisko: Olomouc
Kontaktovať užívateľa:

Re: 5 stupnova prevodovka

Príspevok od užívateľa MarekK » 01 Dec 2013, 11:26

ked som sa nato pozrel lepšie, tak máš asi jednotku dopredu doleva....ale nezdá sa mi ani uchytenie radiacej tyče a ani pevnéj vyložníkovej tyče ( nebo jak sa tej druhej tyčke nadáva) k prevodovke ,také som ešte nevidel... a ani som nevidel taký farebný rozdiel víka prevodovky od zbytku prevodovky.... ja by som to tipol na samodomo úpravu.
ja to mám ináč a pùvodné.... vid. foto hore...je to karbrec s 5q
to myslíš, že máš schéma úplne opačne?...ak to máš tak , tak to z fabriky neni...

Užívateľov profilový obrázok
koušák
Pravidelný diskutujúci
Príspevky: 570
Dátum registrácie: 14 Dec 2004, 04:12
Tatry, ktoré vlastním: Tatra 2-603, Tatra 613-4, Tatra 148 AD20
Kontaktovať užívateľa:

Re: 5 stupnova prevodovka

Príspevok od užívateľa koušák » 01 Dec 2013, 12:02

No naozaj je schema radenia taka aku som napisal, to zase nie je problem prekontrolovat otacanie hriadeli. Sa mi rata ako ma vsetci presviedcaju, ze mam inu schemu, ze to radi inak :D
Vo farebnom prevedeni roznych casti by som tiez nehladal voditko, odliatok ako odliatok, tiez mam rozne farebne bloky motorov...
Samodomo uprava to je tazko, lebo sa mi nezda, ze by si niekdo doma zlozil 5q a prehodil kulisu radenia. To pomocne tiahlo s radiacou pakou ma prekvapilo, ja som cakal ze dostanem len prevodovku... A vypada to fabricky.
Predavajuci mi povedal, "ze by to mal byt prvy 5q co sa kedy dal do tatry a ze je z karburatoroveho auta." Len toto tvrdenie beriem s rezervou.
Mna skor napadlo, ci tych par tatier co slo do anglicka, nemalo 5q s opacnou kulisou?
Vedel by mi niekto poskytnut nejaku stat z dielenskej prirucky, ktora sa venuje 5q?

Užívateľov profilový obrázok
MarekK
Pravidelný diskutujúci
Príspevky: 1912
Dátum registrácie: 23 Jún 2005, 21:48
Tatry, ktoré vlastním: Tatra 613-4 (1993)
Bydlisko: Olomouc
Kontaktovať užívateľa:

Re: 5 stupnova prevodovka

Príspevok od užívateľa MarekK » 01 Dec 2013, 15:29

ano máš to celé opačne... "normálne" máme na 5q čap otáčania radiacej páky (to čo držíme v kabíne pri radení) uchytený nad radiacou tyčou, to znamená pohyb radiacej páky dopredu znamená (prevodom cez páku) pohyb radiacej tyče dozadu, a opačne... a podobne je to aj s otáčaním palca prevodovky, pohyb radiacej páky doprava znamená pohyb radiacej tyče dolava a opačne.
ty máš čap otáčania radiacej páky pod uchytením radiacej tyče. to znamená pohyb radiacej páky dopredu posúva radiacu tyč tiež dopredu...a pohyb doprava radiacou pákou vyvolá pohyb radiacej páky tiež doprava....čiže všetko opačne...
Prílohy
27514_2013-11-03-15-29-20 (1).jpg

Užívateľov profilový obrázok
Jerry
Pravidelný diskutujúci
Príspevky: 1604
Dátum registrácie: 17 Aug 2006, 07:29
Tatry, ktoré vlastním: Tatra 613-3 r.v. 1988
Tatra 805 r.v. 1957
Bydlisko: Rožmitál pod Třemšínem
Kontaktovať užívateľa:

Re: 5 stupnova prevodovka

Príspevok od užívateľa Jerry » 01 Dec 2013, 15:35

Číslo na převodovce a víku sedí, na mezikusu sem nevyluštil. Ale myslim, že stejný bude, ono i víko na 4 a 5 kvaltu se liší.

Užívateľov profilový obrázok
koušák
Pravidelný diskutujúci
Príspevky: 570
Dátum registrácie: 14 Dec 2004, 04:12
Tatry, ktoré vlastním: Tatra 2-603, Tatra 613-4, Tatra 148 AD20
Kontaktovať užívateľa:

Re: 5 stupnova prevodovka

Príspevok od užívateľa koušák » 02 Dec 2013, 16:00

To ma nenapadlo s tym klbom hore a dole. Cize mam standardnu prevodovku s nestandardnou pakou.
Este si dovolim dotaz. U Teba ten spodny klb na tej radiacej tyci otaca radiacou tycou do stran?

Užívateľov profilový obrázok
MarekK
Pravidelný diskutujúci
Príspevky: 1912
Dátum registrácie: 23 Jún 2005, 21:48
Tatry, ktoré vlastním: Tatra 613-4 (1993)
Bydlisko: Olomouc
Kontaktovať užívateľa:

Re: 5 stupnova prevodovka

Príspevok od užívateľa MarekK » 02 Dec 2013, 18:09

ano,a otáča palcom v prevodovke....
nemáte niekto náhodou fotku radiace mechanizmu s jednotko dolava k sebe?

Užívateľov profilový obrázok
Lucián
Pravidelný diskutujúci
Príspevky: 219
Dátum registrácie: 17 Sep 2004, 19:55
Tatry, ktoré vlastním: T2-603 1972
T613-4MiLong M'95 1995
Bydlisko: Brno
Kontaktovať užívateľa:

Re: 5 stupnova prevodovka

Príspevok od užívateľa Lucián » 03 Dec 2013, 10:20

Kulisa řazení s jedničkou k sobě dozadu:
R 2 4
1 3 5
Obrázok Obrázok
Obrázok Obrázok
Obrázok Obrázok
Obrázok Obrázok
Obrázok

Užívateľov profilový obrázok
MarekK
Pravidelný diskutujúci
Príspevky: 1912
Dátum registrácie: 23 Jún 2005, 21:48
Tatry, ktoré vlastním: Tatra 613-4 (1993)
Bydlisko: Olomouc
Kontaktovať užívateľa:

Re: 5 stupnova prevodovka

Príspevok od užívateľa MarekK » 03 Dec 2013, 14:57

Lucián: dík, tak som si ten mechanizmus predstavoval, úžasný vehikel
ulomila sa ti tam pružina? aký to malo vplyv na radenie?

Užívateľov profilový obrázok
Lucián
Pravidelný diskutujúci
Príspevky: 219
Dátum registrácie: 17 Sep 2004, 19:55
Tatry, ktoré vlastním: T2-603 1972
T613-4MiLong M'95 1995
Bydlisko: Brno
Kontaktovať užívateľa:

Re: 5 stupnova prevodovka

Príspevok od užívateľa Lucián » 03 Dec 2013, 15:27

Pružina se ulomila už asi 5x. Řadit se s tím dá i s ulomenou pružinou, pokud úlomek neblokuje pohyb kulisy.

Užívateľov profilový obrázok
Zdicho
Pravidelný diskutujúci
Príspevky: 1173
Dátum registrácie: 27 Máj 2004, 00:22
Tatry, ktoré vlastním: Nemám Tatru/nechcem uviesť, akú Tatru mám
Bydlisko: Čórtův hrad
Kontaktovať užívateľa:

Re: 5 stupnova prevodovka

Príspevok od užívateľa Zdicho » 03 Dec 2013, 16:14

Mám doma kopie výkresů na kterých je sestava 5q a datum je rok 86. Měly to být prototypy, takže to by mohl být jeden z nich. K vstřikování bylo tehdy ještě daleko, takže karbecy. No a o schématu řazení nic nemám:(

Užívateľov profilový obrázok
koušák
Pravidelný diskutujúci
Príspevky: 570
Dátum registrácie: 14 Dec 2004, 04:12
Tatry, ktoré vlastním: Tatra 2-603, Tatra 613-4, Tatra 148 AD20
Kontaktovať užívateľa:

Re: 5 stupnova prevodovka

Príspevok od užívateľa koušák » 03 Dec 2013, 17:27

Tak na tej osmej fotografii od luciana, to napojenie radiacej tyce na prevodovku a tej pomocnej vyloznikovej tyce je presne take ako mam ja.
Takze aj to moje radenie s tou kulisou bude istotne fabricke.
