Spojka T613

Príspevok od užívateľa sudetak » 05 Máj 2008, 11:25

Vsobotu jsem mněnil lamelu.Odmontuju přítlačák,nastavím vypínací páčky dle dílenské příručky na oněch 52mm,zajistím namontuju a najednou vidím,že páčky jsou moc blízko lamely.Nasadím převodovku a skutečně-páka chodí naprázdno pomalu až na druhý konec otvoru,který je pro ni vymezen!
Kde jsem to zmrvil?Jak to správně nastavit,aby to bylo ok?
Před cca 8 lety se mi stalo něco podobného,to jem ale místo odrané lamely dal ochlup lepší-1mm od nýtů.S přítlačákem jsem tehdá nic nedělal a taky se chod páky podstatně prodloužil.
Ve čtvrtek jdu na to znovu,tak se snažte něco vymyslet.

Užívateľov profilový obrázok
radek
Pravidelný diskutujúci
Príspevky: 1971
Dátum registrácie: 29 Okt 2004, 08:24
Tatry, ktoré vlastním: .........................
Tatra 613 "all in one"
Tatra 613-4 CH
Kontaktovať užívateľa:

Re: Spojka T613

Príspevok od užívateľa radek » 05 Máj 2008, 12:28

Páčky na přítlačáku se seřízují až tehdy, máš-li přišroubovaný na rovnou desku a pod ním vloženu! náhradu "spojkové" lamely (mezikruží z hliníku či ocele o tloušťce 10mm), od které se ta výška měří....

sudetak
Pravidelný diskutujúci
Príspevky: 93
Dátum registrácie: 27 Nov 2006, 12:09
Kontaktovať užívateľa:

Re: Spojka T613

Príspevok od užívateľa sudetak » 05 Máj 2008, 21:08

Radku,když jsem napsal:dle dílenské příručky,samozřejmě jsem tím myslel,že jsem dodržel celý postup jak je popsán.
Takže kde je potom pes zakopaný?Proč se to chovalo podobně po pouhé demontáži a následné montáži,když to před tím bylo OK?

tppp

Re: Spojka T613

Príspevok od užívateľa tppp » 05 Máj 2008, 21:39

Niečo podobné sa mi stalo,keď som po prvý raz menil lamelu,ale páku mi skôr trochu vytláčalo nabok,takže drela o okraj toho otvoru.Dopracoval som sa ku tomu tak,že pri nasadzovaní prevodovky som asi zavadil rukou,alebo čo ja viem čím o páku ,ktorá povytlačila ložisko a to slabo tlačené iba pružinou do páky nezapadlo na svoje miesto a dosadalo len na jednu z dosadacích plôch,ak si to vieš predstaviť.A paka mala potom aj nejakú vôlu.To som však zistil samozrejme až po naštartovaní :lol: Ale až takú volnú páku ako popisuješ ty som nemal.Asi mesiac do zadu som si kix zopakoval priu výmene spojky ,ktorej obloženie je ešte úplne v poriadku ,len sa rozpadla.Krásne to cvrlikalo!:mrgreen:

Užívateľov profilový obrázok
radek
Pravidelný diskutujúci
Príspevky: 1971
Dátum registrácie: 29 Okt 2004, 08:24
Tatry, ktoré vlastním: .........................
Tatra 613 "all in one"
Tatra 613-4 CH
Kontaktovať užívateľa:

Re: Spojka T613

Príspevok od užívateľa radek » 05 Máj 2008, 21:47

Pak mě napá zkontrolovat tloušťku té nové lamely - jestli to není nějaká "amatérsky" obkládaná a nemá tenčí obložení či zapomenuté pružné plechy pod ním, každý "půlmilimetr" tu hraje poměrně značnou roli.....

Palo
Pravidelný diskutujúci
Príspevky: 1006
Dátum registrácie: 16 Dec 2004, 17:46
Tatry, ktoré vlastním: ---
Bydlisko: Bratislava
Kontaktovať užívateľa:

Re: Spojka T613

Príspevok od užívateľa Palo » 06 Máj 2008, 05:44

sudetak píše že "najednou vidím,že páčky jsou moc blízko lamely" a "páka chodí naprázdno pomalu až na druhý konec otvoru,který je pro ni vymezen" takže bude nová lamela asi hrubšia než je treba. Ja som mal podobný problém s novou lamelou tiež.

Užívateľov profilový obrázok
Marián Mitrík
Pravidelný diskutujúci
Príspevky: 126
Dátum registrácie: 18 Feb 2006, 20:54
Tatry, ktoré vlastním: Nemám Tatru/nechcem uviesť, akú Tatru mám
Bydlisko: Tehelná 6, Gelnica 056 01
Kontaktovať užívateľa:

Re: Spojka T613

Príspevok od užívateľa Marián Mitrík » 20 Jan 2009, 23:00

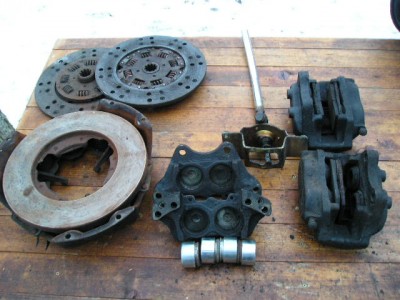

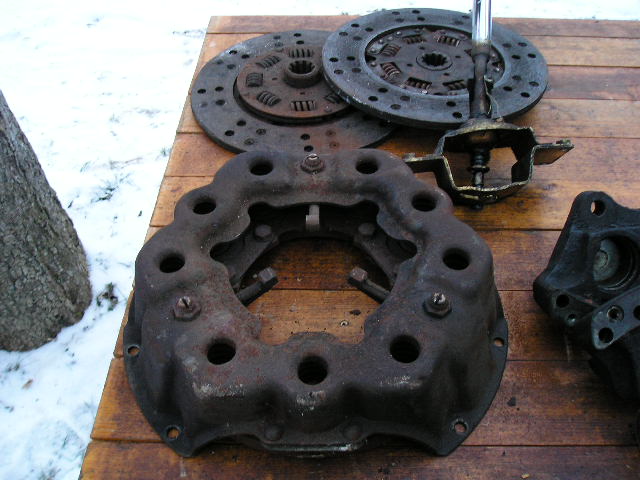

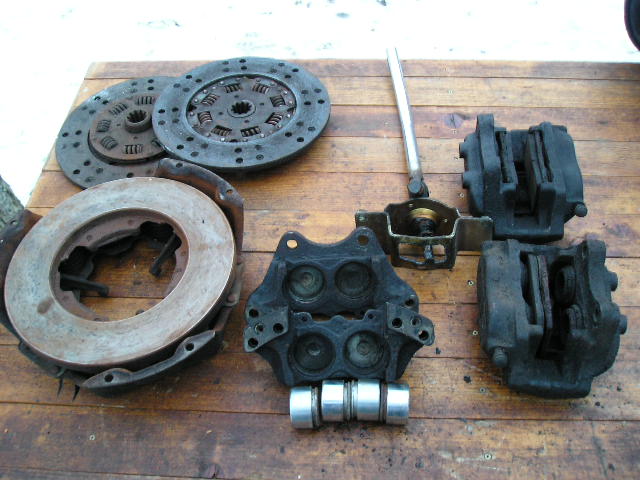

Koľko mm :?: má mať nová lamela?Dík za odpoveď :wink:
Prílohy

Užívateľov profilový obrázok
Pa3k
Pravidelný diskutujúci
Príspevky: 162
Dátum registrácie: 06 Jan 2009, 23:23
Tatry, ktoré vlastním: 613-4
Bydlisko: Dolny Kubin
Kontaktovať užívateľa:

Re: Spojka T613

Príspevok od užívateľa Pa3k » 20 Jan 2009, 23:28

Pocul som ze lamela pasuje z avie nevie mi niekto povedat ci cela alebo len oblozenie?

Užívateľov profilový obrázok
Cuker
Pravidelný diskutujúci
Príspevky: 102
Dátum registrácie: 01 Dec 2005, 16:10
Tatry, ktoré vlastním: Tatra 613/4 r.v. 1992
Tatra 815 - CAS11
Bydlisko: Leopoldov
Kontaktovať užívateľa:

Re: Spojka T613

Príspevok od užívateľa Cuker » 21 Jan 2009, 10:53

Malo by pasovat len oblozenie. Lamelu z Avie som fyzicky skúšal, má iné osadenie. Ten dvanásťhran alebo čo to je je myslím hrubsi.

sudetak
Pravidelný diskutujúci
Príspevky: 93
Dátum registrácie: 27 Nov 2006, 12:09
Kontaktovať užívateľa:

Re: Spojka T613

Príspevok od užívateľa sudetak » 21 Jan 2009, 12:22

V BA,kde repasují obložení mi vysvětlili,že z Avie pasuje roměrem jen obložení,které ale není nalepené na plechu jako u T613 a nevěděli jestli by to be něj vydrželo.
Čistě teoreticky by to mohlo fungovat,když uvážíme,že naložená Avia má větší hmotnost než T613.

Mariane,dílenská příručka píše o tloušťce obložení:3,5mm-takže x 2 = 7mm + tloušťka lamel.Seřizovací podložka pod mekáno má míti 10mm

Užívateľov profilový obrázok
Pa3k
Pravidelný diskutujúci
Príspevky: 162
Dátum registrácie: 06 Jan 2009, 23:23
Tatry, ktoré vlastním: 613-4
Bydlisko: Dolny Kubin
Kontaktovať užívateľa:

Re: Spojka T613

Príspevok od užívateľa Pa3k » 21 Jan 2009, 16:30

Vdaka toto som chcel pocut :D takze pokial mozno orig. a Avia az ako ta druha moznost.

Užívateľov profilový obrázok
Marián Mitrík
Pravidelný diskutujúci
Príspevky: 126
Dátum registrácie: 18 Feb 2006, 20:54
Tatry, ktoré vlastním: Nemám Tatru/nechcem uviesť, akú Tatru mám
Bydlisko: Tehelná 6, Gelnica 056 01
Kontaktovať užívateľa:

Re: Spojka T613

Príspevok od užívateľa Marián Mitrík » 22 Jan 2009, 11:06

Sudetak ďakujem za odpoveď :wink:

Miroslav Mitrík
Diskutujúci
Príspevky: 35
Dátum registrácie: 10 Okt 2005, 13:25
Tatry, ktoré vlastním: Nemám Tatru/nechcem uviesť, akú Tatru mám
Bydlisko: Gelnica
Kontaktovať užívateľa:

Re: Spojka T613

Príspevok od užívateľa Miroslav Mitrík » 16 Mar 2009, 15:48

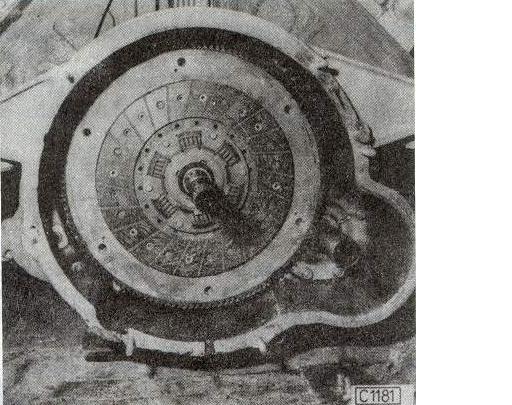

Chlapi potrebujeme radu. V aute nám už dlhšiu dobu šmýka spojka, predtým pri zošlapnutí/vyššom výkone, teraz aj sem tam v kopci pri normalnej jazde. Ide to takpovediac dole vodou, takže nám neostáva nič iné, len spojku vymeniť. V tom by nebol problém, lenže jedná sa o spojku+prítlačný kotúč zo štvorky+5q prevodovka. Chceme sa spýtat, či je možné osadiť spojku z trojky, kedže štvorková má iný tvar obloženia s vejárovitými zárezmi v obložení, skrátka, či sú kompatibilné., či to bude správne fungovať, či s tým má niekto skúsenosti. Vďaka rodine za nápady, rady, návrhy čo s tým 8)
Prílohy

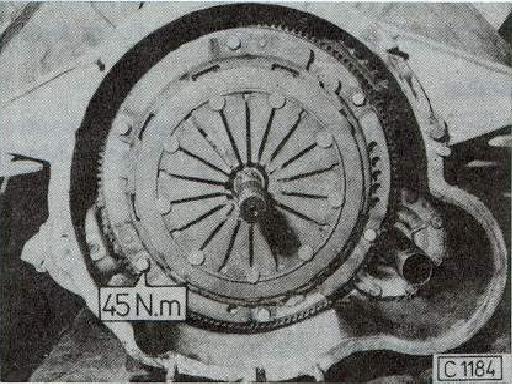

Prítlačák T613-4.JPG

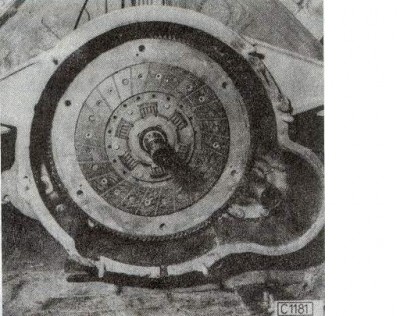

spojka T613-4.JPG

Užívateľov profilový obrázok
Mojžo
Pravidelný diskutujúci
Príspevky: 4098
Dátum registrácie: 09 Feb 2004, 21:46
Bydlisko: mám
Kontaktovať užívateľa:

Re: Spojka T613

Príspevok od užívateľa Mojžo » 16 Mar 2009, 16:58

Ja mám T613-3, motor E1 06409 s dlhým diferenciálom 3,154.

Mám tam lamelu T613-4 so zárezmi - od stredu po okraj, tak ako je vyobrazené na fotografii ktorú si priložil. Zároveň mám prítlačný tanier T613-3. Funguje to perfektne, odtiahlo to aj 2,2 tony na prívese + 3 ľudí dnuka.
Spojkové ložisko je rovnaké u oboch modelov. Výhoda prítlačeného taniera 613-4 je práve v tom, že sa nemusí pracne nastavovať ako je tomu u 613-3. Funkcia bude ale taká istá.

Verím, že opačne to musí fungovať tak isto.

Michal B.
Pravidelný diskutujúci
Príspevky: 240
Dátum registrácie: 11 Dec 2006, 13:21
Kontaktovať užívateľa:

Re: Spojka T613

Príspevok od užívateľa Michal B. » 16 Mar 2009, 17:28

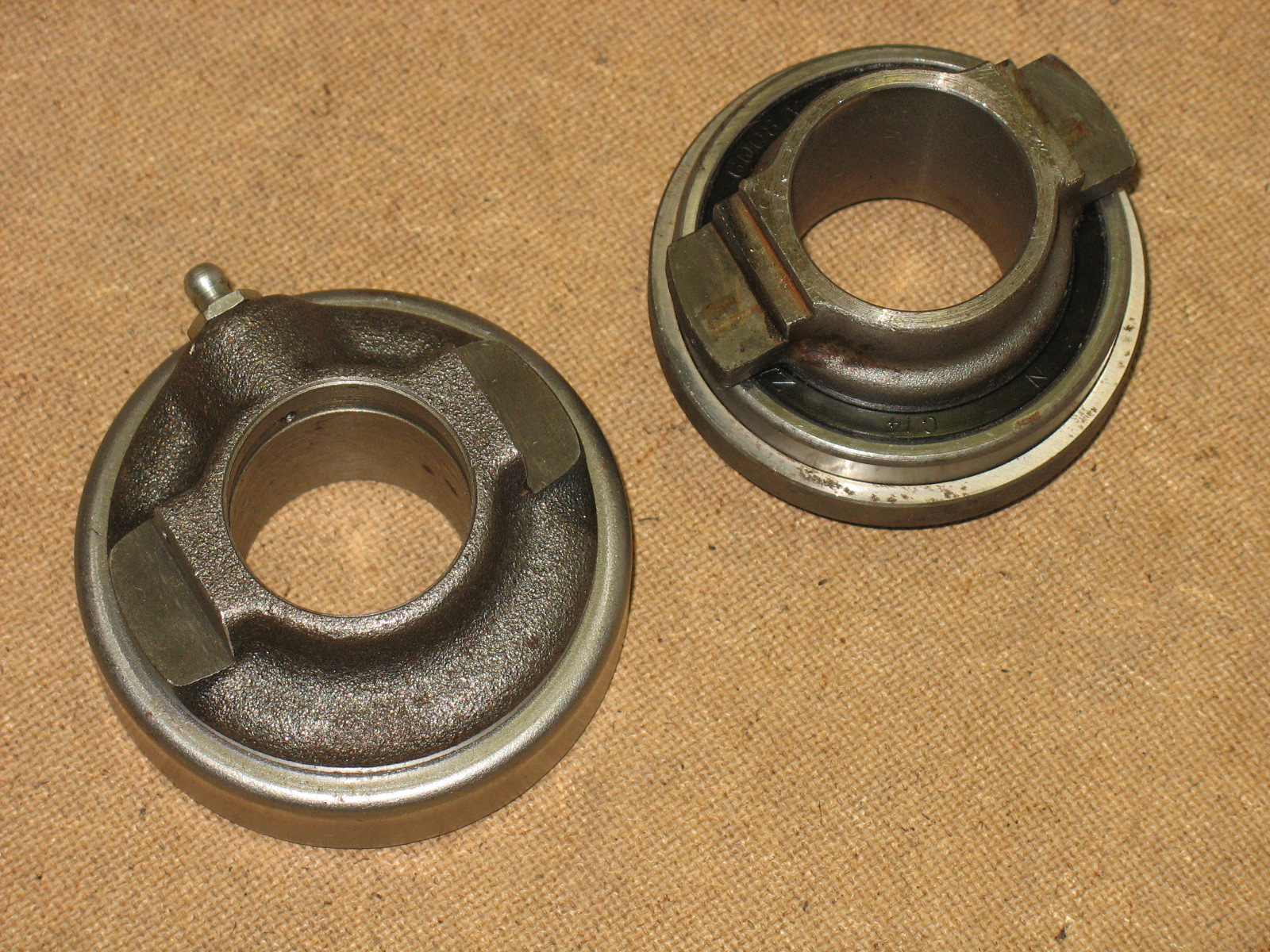

Jestli mě paměť neklame, tak samotné ložisko, které se vkládá do domku, je sice stejné, ale spojkové ložisko kompletní je pro spojku s talířovou pružinou a spojku s vypínacími páčkami odlišné. Nebo se mýlím ?

Miroslav Mitrík
Diskutujúci
Príspevky: 35
Dátum registrácie: 10 Okt 2005, 13:25
Tatry, ktoré vlastním: Nemám Tatru/nechcem uviesť, akú Tatru mám
Bydlisko: Gelnica
Kontaktovať užívateľa:

Re: Spojka T613

Príspevok od užívateľa Miroslav Mitrík » 16 Mar 2009, 17:41

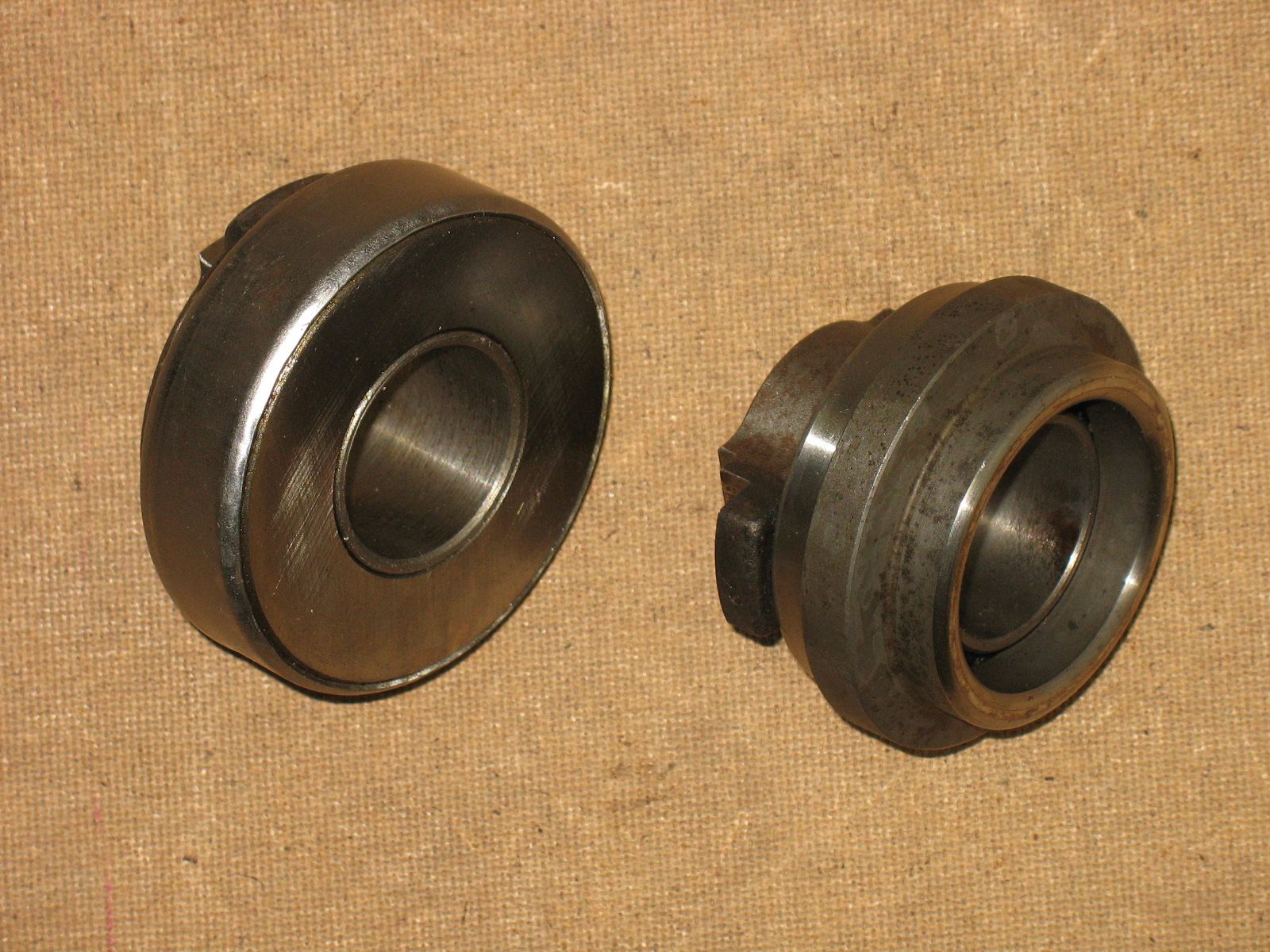

Mojžo díki moc za info ale v jednej veci nemáš pravdu,spojkové ložiská niesú rovnaké, to 4-kové má iný tvar styčnej plochy-prítlačný kotúč, aj je aj menšie ako trojkové... Vlastná skúsenosť :)

Užívateľov profilový obrázok
Mojžo
Pravidelný diskutujúci
Príspevky: 4098
Dátum registrácie: 09 Feb 2004, 21:46
Bydlisko: mám
Kontaktovať užívateľa:

Re: Spojka T613

Príspevok od užívateľa Mojžo » 16 Mar 2009, 18:08

Fiha. Tak znova viem niečo viac. ďakujem za vyvedenie z omylu

Michal B.
Pravidelný diskutujúci
Príspevky: 240
Dátum registrácie: 11 Dec 2006, 13:21
Kontaktovať užívateľa:

Re: Spojka T613

Príspevok od užívateľa Michal B. » 16 Mar 2009, 20:54

.
Prílohy

Užívateľov profilový obrázok
Mojžo
Pravidelný diskutujúci
Príspevky: 4098
Dátum registrácie: 09 Feb 2004, 21:46
Bydlisko: mám
Kontaktovať užívateľa:

Re: Spojka T613

Príspevok od užívateľa Mojžo » 16 Mar 2009, 21:02

Šalene fotky.

No čo, som slepý jak Stevie Wonder, to sa dalo čakať :)

Užívateľov profilový obrázok
francomk
Pravidelný diskutujúci
Príspevky: 277
Dátum registrácie: 25 Mar 2008, 18:55
Bydlisko: Trnava
Kontaktovať užívateľa:

Re: Spojka T613

Príspevok od užívateľa francomk » 17 Mar 2009, 14:52

Mojžo napísal:Šalene fotky.

No čo, som slepý jak Stevie Wonder, to sa dalo čakať :)
Len aby z Teba bol aj taký muzikant a spevák, ci pána :lol: :mrgreen:
